DENKYO_Kit 端壁構造図プラグイン

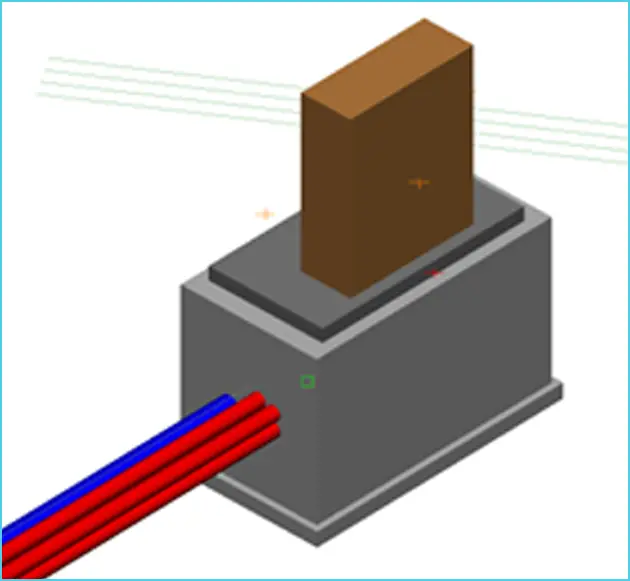

端壁構造図プラグインは、V-nasClairのオプション製品「DENKYO_Kit」で作成した特殊部をもとに、

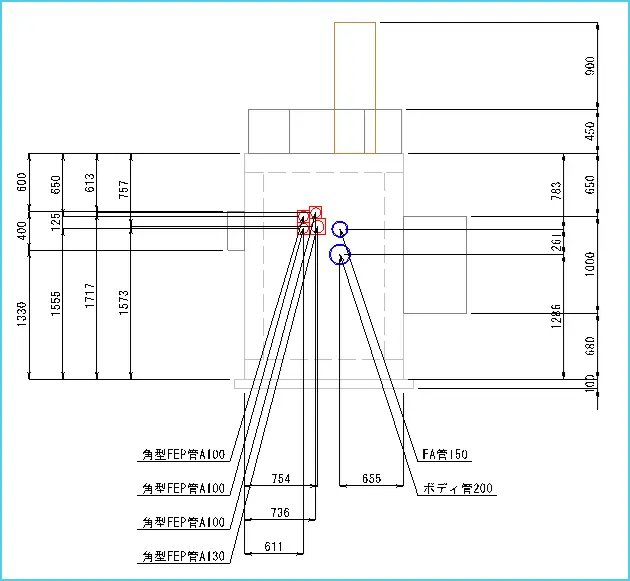

端壁構造図を自動作図 するプラグインです。 V-nasClair APIを利用し、提出図面の作図作業を効率化します。
※「V-nasClair2025」以前のバージョンではご利用いただけません
一括作図 ： 図面内の 全ての特殊部 の端壁構造図を、一括作図します。
特殊部指示 ： 指示した特殊部 の端壁構造図を、指示した順番に作図します。
建コン用 ： 特殊部の 外側 を実線、内側 をかくれ線として作図します。
通信会社用 ： 特殊部の 内側 を実線、外側 をかくれ線として作図します。
作図スケール や 配置時の間隔、整列方法 など、詳細な設定を行うことができます。
繰り返し発生する作業をワンクリックで実行し、生産性を飛躍的に向上させます。
ご利用には、以下2点のインストールが必要です。
① V-nasClairランタイム（すべてのプラグインで共通の実行環境）
② プラグイン（機能を追加するため）
※必ず①→②の順でインストールしてください。
※ランタイムは一度インストールすれば、今後リリースされる他のプラグインでも共通して利用できます。
≫設定マニュアルはこちら
※「V-nasClair2026.0」以降、本体をバージョンアップした際は、対応するランタイムのインストールが必要です
≫ランタイムのアップデート方法はこちら
端壁構造図を自動作図 するプラグインです。 V-nasClair APIを利用し、提出図面の作図作業を効率化します。
※「V-nasClair2025」以前のバージョンではご利用いただけません
製品の特長
１．作図対象の選択方法を指示可能
一括作図 ： 図面内の 全ての特殊部 の端壁構造図を、一括作図します。
特殊部指示 ： 指示した特殊部 の端壁構造図を、指示した順番に作図します。
２．2種類の作図手法

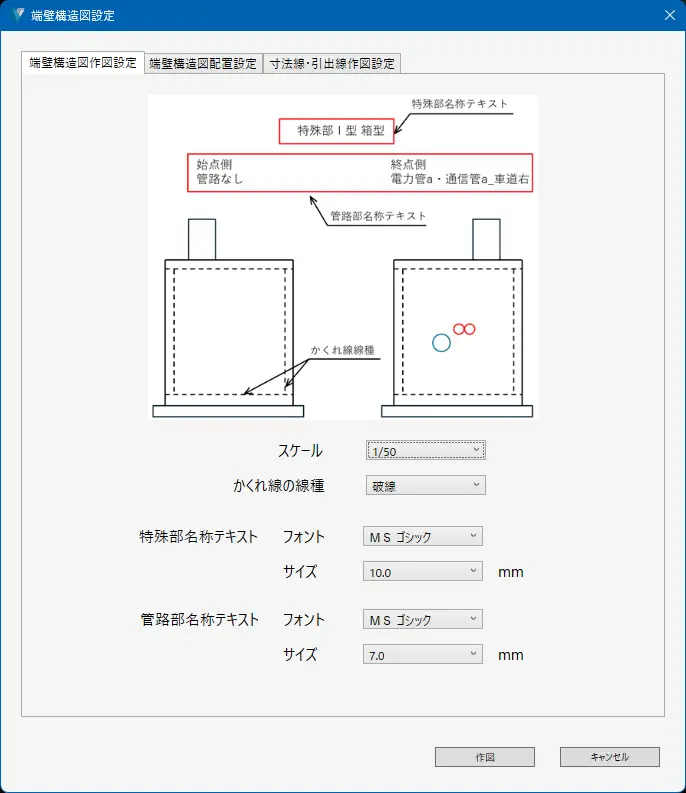

建コン用 ： 特殊部の 外側 を実線、内側 をかくれ線として作図します。
通信会社用 ： 特殊部の 内側 を実線、外側 をかくれ線として作図します。
３．作図・配置の詳細設定が可能

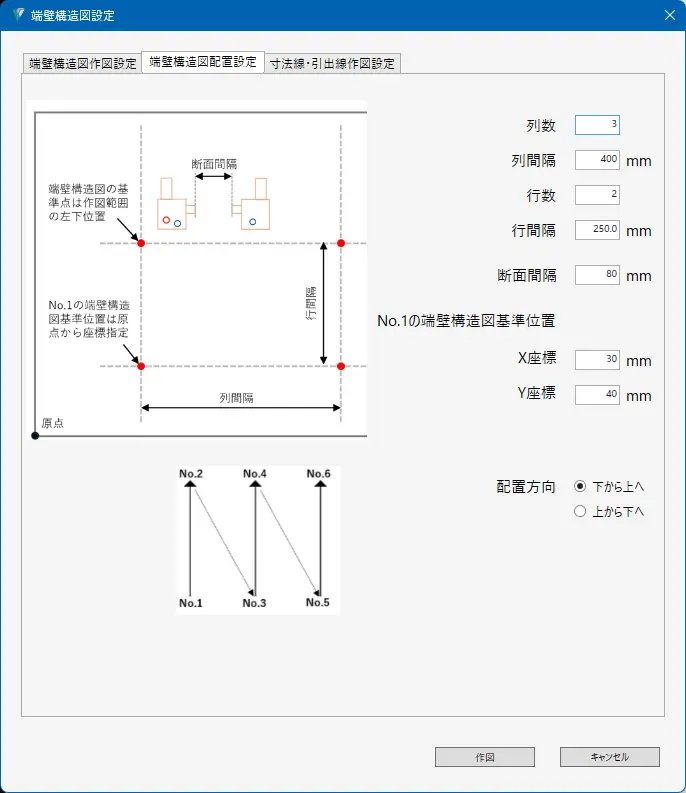

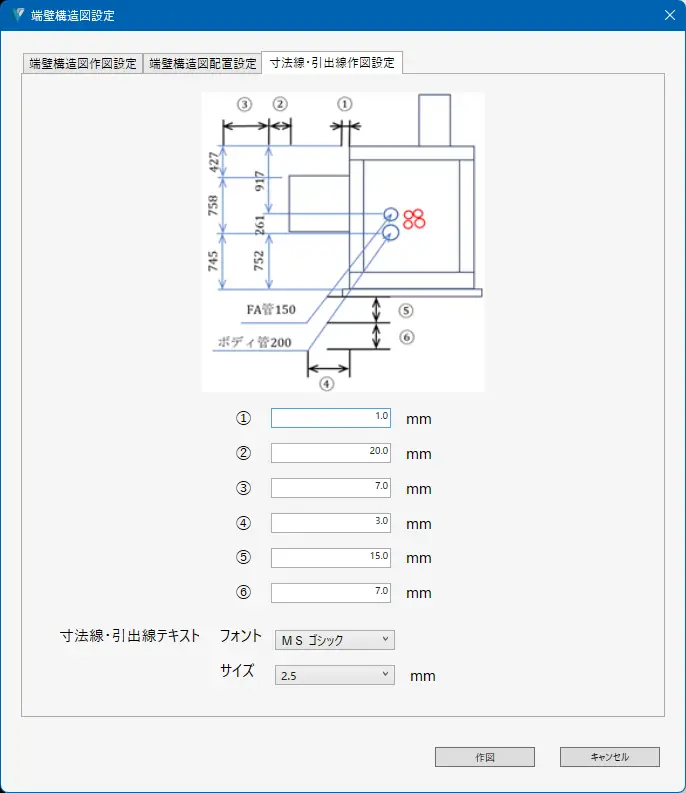

作図スケール や 配置時の間隔、整列方法 など、詳細な設定を行うことができます。
繰り返し発生する作業をワンクリックで実行し、生産性を飛躍的に向上させます。
ダウンロードファイル
ご利用には、以下2点のインストールが必要です。
① V-nasClairランタイム（すべてのプラグインで共通の実行環境）
② プラグイン（機能を追加するため）
※必ず①→②の順でインストールしてください。
※ランタイムは一度インストールすれば、今後リリースされる他のプラグインでも共通して利用できます。
≫設定マニュアルはこちら
| V-nasClair
対象バージョン |
更新日 | ダウンロードファイル | サイズ | |
| ① V-nasClair ランタイム |
2026.0 | 25/12/17 | KtsCadApiBundleSetup-v0.5.1.exe | 6.64MB |
| 2026.1 | 26/2/19 | KtsCadApiBundleSetup-v0.5.2.exe | 8.2MB | |
| ② 端壁構造図 プラグイン |
共通 | 25/12/17 | TankabePlugin_1.0.0.bfz | 220KB |
※「V-nasClair2026.0」以降、本体をバージョンアップした際は、対応するランタイムのインストールが必要です
≫ランタイムのアップデート方法はこちら
