引出線を、矢印部分の中央から引き出したい。

最終更新日：2002年08月05日
文書番号：vfrc0006

問題

引出線を、矢印部分の中央から引き出したい。

対象製品とバージョン

V-FRC　Ver.5.03

回答・解決方法

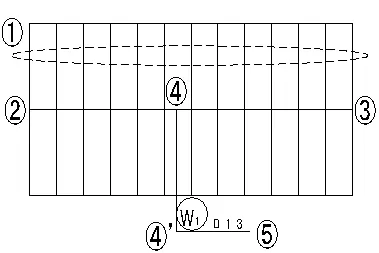

1. 【RC作図－引出線－直線引出線】コマンドを実行してください。
2. 鉄筋線（①）を選択してください。（右ボタンで終了）
3. 鉄筋指示線の開始点（②）を選択してください。
4. 鉄筋指示線の折れ点（③）を指示してください。（右ボタンで終了）
   ※必ず右ボタンで終了してください。
5. 引出開始点（④）、引出折れ点（④’⑤）を指示してください。
6. ［鉄筋属性設定］ダイアログの各項目を入力し、［OK］ボタンをクリックしてください。
7. 矢印部分の中央から引出線の作図ができます。
